一、 概述

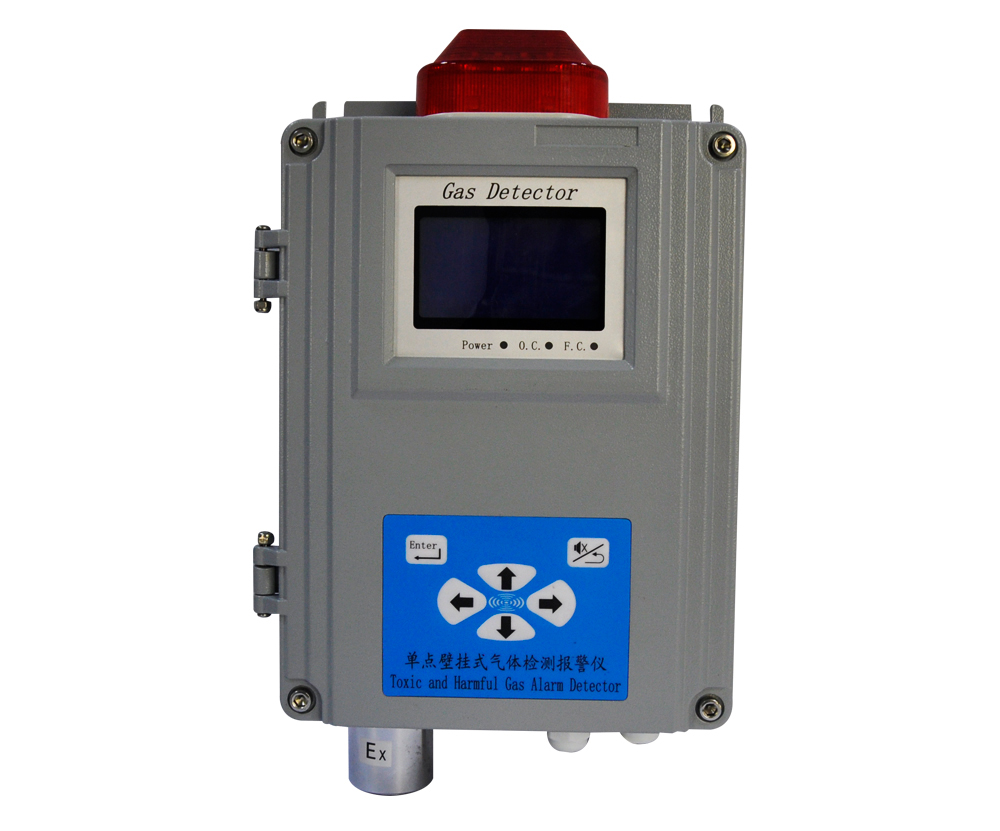

　　壁挂式气体检测报警仪采用进口电化学传感器，更精准、更稳定。同时还可配备4～20mA电流信号输出模块以及RS485总线输出模块，便于与DCS、控制柜等监控中心互联。另外，此仪器还可以配备大容量的后备电池(备选)，具有完备的电池充放电保护电路，确保电池有更好的使用周期。电网断电后，后备电池可以为设备提供12小时的续航时间。

　　二、技术参数

　　l 传 感 器：电化学、催化燃烧、红外、PID等。

　　l 响应时间：≤40s(常规型)

　　l 工作模式：连续工作，可设置高低报警点

　　l 模拟接口：4-20mA输出【选配】

　　l 数字接口：RS485总线接口【选配】

　　l 后备电源：提供超过12小时的断电续航能力【选配】

　　提供电池状态指示灯

　　l 显示方式：图形液晶显示，直观方便

　　l 报警方式：声音报警 -- 90dB以上(10cm)

　　光 报 警 -- 高亮度频闪灯

　　l 输出控制：两路报警控制的继电器输出

　　l 附加功能：时间、日历显示

　　l 工作电源：AC220V±10%，50Hz

　　l 功 耗：<20W

　　l 防水防尘：IP65

　　l 温度范围：-20℃ ～ 50℃

　　l 湿度范围：10 ～ 90%(RH)无冷凝

　　l 安装方式：壁挂式安装

　　l 外形尺寸：250mm×190mm×94mm

　　l 重 量：3800g

图21 气体标定

　　显示当前检测气体浓度的显示值，通入标准气体，当倒计时走到10后，可按键手动标定，或者等10S结束后该气体自动标定，标定成功后界面显示‘标定成功!’，反之显示‘标定失败!’显示格式如图22所示。

图22 标定结果提示

　　标定成功后，如果该气体的显示值没有稳定，可以选择‘重标’，如果标定失败请检查标气浓度和标定设置值是否一致。该气体标定完成后按键一级、一级返回到气体检测界面。

　　开关方式：

　　继电器输出方式，类型可以选择为 持续或者脉冲。如图23所示：

　　持续：当出现报警时，继电器一直吸合

　　脉冲：当出现报警时，继电器吸合，经过脉宽时间后，继电器断开。

　　根据所接的外设设置。

图23 开关方式选择

　　-14-后按键进入零点校正界面，确定当前气体为0 ppm后，按键确认，标定成功后下方中间会显示‘成功’反之显示‘失败’，如图19所示。

图19 选择气体清零校正

　　清零校正完成后按键返回到标定选择界面， 此时可以选择气体标定，也可以按菜单一级、一级返回检测气体界面或者在有倒计时界面不按任何按键时间减为0后自动退出菜单返回到气体检测界面。

　　气体标定

　　若要进行气体标定，需要在有标准气体的环境下进行，没有标准气体禁止进行此操作。

　　选择‘气体标定’功能，按键进入标气浓度值设置界面，通过或键和或者键设置标气的浓度值，假设现在标定的是一氧化碳气体，标气的浓度值是500ppm，此时设置为‘0500’即可。如图20所示。

图20 设置标气的浓度值

　　设置标气浓度值后，按键，进入气体标定界面，如图21所示

　　三、气体检测技术参数

表1、气体检测技术参数　

　　关于更多气体类型，请致电我司垂询。

　　四、产品配置

　　1、挂式气体检测报警仪 1台

　　2、4-20mA输出模块 (选配)

　　3、RS485输出模块 (选配)

　　4、后备电池及充电组件 (选配，12V铅酸电池)

　　5、合格证 1份

　　6、使用说明书 1本

　　7、安装套件 1包

　　五、结构与安装

　　5.1 设备安装

　　仪器安装尺寸如图1所示。先在墙面合适的高度打孔、安装膨胀螺栓，然后将设备固定即可。

图1、安装尺寸

　　5.2 继电器输出接线

　　气体浓度超出报警阈值时，仪器内部的继电器吸合(或断开)，用户可在继电器接口上连接风机等联动设备。接线参考图2所示。

　　仪器内部使用干接点，外部需要连接电源和设备，安装时须注意用电安全，小心触电!

图16 设置成功界面

　　注意：所设置的报警数值必须小于出厂值(氧气下限报警必须大于出厂设置值)否则会设置失败。

　　一级设置完成后，按返回到报警值设置类型选择界面如图14，设置二级报警操作方法同上。设置完成之后，按键返回到实时浓度显示界面。

　　6.4.3 设备校正

　　注：设备开机，初始化结束后方可零点校正、气体标定，校正时必须先校正零点再通气标定

　　参数设置->设备标定，输入密码：111111

图17 输入密码菜单

　　密码正确进入到标定选择界面。

图18 标定选择

　　零点校正

　　若在无有害气体环境下，显示值不为0，则选择‘零点校正’功能

　　功能简述：

　　★ 年 设置范围16~。

　　★ 月 设置范围01~12。

　　★ 日 设置范围01~31。

　　★ 时 设置范围00~23。

　　★ 分 设置范围00~59。

　　按确定设置数据，按键取消操作，返回上一级。

　　6.4.2 报警设置

　　选择“报警设置”，按键进入。以下以一氧化碳设备为例，如图14所示：

图14 一氧化碳报警值设置

　　选择 ‘一级’报警值设置，然后按键进入设置菜单，

图15 一级设置

　　如图15所示，此时按或键切换数据位，按或者键数值加减，设置完成后按

键，进入报警值确认数值界面，按键确认，设置成功后下方显示‘成功’，反之提示‘失败’，如图16所示。

图2、继电器接线示意图

　　5.3 4-20mA输出接线

　　壁挂式气体检测报警仪和控制柜(或者DCS等)通过4-20mA电流信号连接时的示意图如图3所示：

图3、4-20mA连线示意图

　　接线流程如下：

　　1、 将航空插头从壳体上拔下来，拧开螺丝，取出标有“1、2、3”的内芯

　　2、 将2芯(或三芯)屏蔽电缆穿过外套，然后按表1所示将线焊接到导电端子上。

　　3、 将组件装回原位，紧固所有螺丝。

　　4、 将插头插入插座，并拧紧。

　　表2、4-20mA接线对应表

　　注意：

　　关于屏蔽电缆屏蔽层的处理方法，请执行单端连接，建议将控制器一端屏蔽层连接壳体。以免受到干扰。

　　5.4 RS485 接线

　　仪器可以通过RS485总线与控制器或者DCS连接。接头如图4所示，连接线序号如表3所示。接线方法与4-20mA的接法一样，请参考4-20mA的接线流程。

图4、航空头

　　« 返回 返回到气体检测界面

　　右上方数字为倒计时时间，无按键操作倒计时15秒退出到浓度值显示界面。

　　如果要设置一些参数或者标定，请选择“参数设置”，按键进入该功能，显示如图12所示：

图12 系统设置菜单

　　功能简述：

　　« 时间设置 设置当前的时间，可设年、月、日、时、分

　　« 报警设置 设置设备报警值，一级(下限)报警值和二级(上限)报警值

　　« 设备校正 零点校正和设备标定(请在有标气的情况下操作)

　　« 开关方式 设置继电器输出方式

　　6.4.1时间设置

　　选择“时间设置”，按键进入。如图13所示：

图13 时间设置菜单

　　图标所指的是当前选定要调节的时间，按或键改变数据，选定所要的数据后。按或者键可选择调节其他时间功能。

图9 开机记录

　　从 *末条记录开始显示。

图10 报警记录

　　按或者到上一页，按退出到检测显示界面。

　　注：如果在查看参数时，15S未按任何按键，仪器会自动退回到检测显示界面。

　　6.4菜单操作说明

　　在实时浓度显示界面，按键进入菜单。菜单主界面如图11所示，按或者键选择功能，按键进入该功能。

图11 主菜单

　　功能简述：

　　★ 参数设置 时间设置、报警值设置、设备标定和开关方式

　　★ 通讯设置 通讯参数设置

　　★ 关于 设备的版本信息

　　-9-

　　表3、485接线对应表

　　注意：

　　1、 关于屏蔽电缆屏蔽层的处理方法，请执行单端连接，建议将控制器一端的屏蔽层连接壳体。以免受到干扰。

　　2、 如果设备距离较远，或者485总线上同时连接了多台设备，建议在终端的设备上安装120欧端接电阻。

　　5.5 充电指示灯

　　配备后备电源功能的设备将同时配备充电状态指示灯功能。指示灯位于显示面板下方。其功能如下：

　　名称颜色表示状态

　　PWR红色220V 供电正常

　　O.C.黄色电池即将充满

　　F.C.绿色电池充满

　　六、操作说明

　　该仪器有6个按键、一个液晶显示屏、相关报警装置(报警灯、蜂鸣器)可标定、设置报警参数和读取报警记录。仪器自身带有存储功能，可以实时记录报警状态和时间。具体操作与功能请详见下面说明。

　　6.1设备工作说明

　　仪器上电之后，进入开机显示界面。如图5所示：

图5 开机显示界面

　　设备初始化的作用是等待仪器参数稳定、对传感器进行预热。X%是当前已运行的时间，运行的时间会根据传感器类型的不同而不同。

　　传感器的预热结束时，仪器进入气体检测显示界面。如图6所示：

图6 显示界面

　　首行显示所检测的名称，中间为浓度值，右边有单位，下方循环显示年、日期、时间。

　　出现报警时，右上角显示，蜂鸣器响，警灯闪烁，继电器根据设置动作;如果按消音键后，图标变为

，蜂鸣器消音;无报警图标不显示。

　　每半个小时，存储一次当前的浓度值。报警状态改变，记录一次，例如从正常到一级、一级到二级或者二级到正常。如果一直报警则不存储。

　　6.2 按键功能

　　6.3 查看参数

　　如有需要查看气体的参数和存储记录数据，在实时浓度显示界面，可按上、下、左、右中的任意一个键，可进入参数查看界面。

　　例如按键查看如图7所示。

图7 气体参数

　　按键进入存储状态查看界面如图8，再按键进入具体的报警记录查看如图9。按键退回到检测显示界面。

图8 存储状态

　　存储总数：为当前存储的记录总数。

　　覆盖次数：当写入的记录的存满之后，将从 条开始覆盖存储，覆盖次数将加1。

　　当前序号：存储的物理序号。

　　按或者进入到下一页，报警记录如图10：
